Die Endkontrolle, die mitläuft

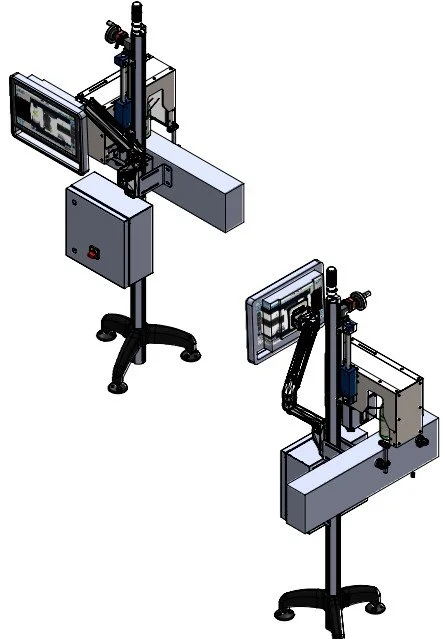

Zwischen Verschließer und Etikettiermaschine sitzt das XT-LEVEL-CAPS auf einem schmalen Stativ am Transporteur. Eine bis drei Kameras nehmen jede Flasche auf, die Software wertet die Bilder in Millisekunden aus und entscheidet: durchlassen oder ausschleusen.

So läuft die Prüfung ab

Jede Flasche durchläuft dieselbe Kette – vom Erkennen im Bild bis zur Entscheidung. Die orange markierten Bereiche im Kamerabild sind die Toleranzfenster: Liegt der gemessene Wert darin, ist die Flasche in Ordnung.

1

Flasche im Bild finden

Ein Suchwerkzeug erkennt die Position der Flasche beziehungsweise der Mündung und richtet alle weiteren Prüfwerkzeuge daran aus. Kleine Lageabweichungen auf dem Transporteur spielen damit keine Rolle.

2

Füllstand messen

Das Prüffenster sucht die Flüssigkeitsgrenze – bei Bier und Sekt auch unterhalb des Schaums. Der Grenzwert ist frei einstellbar und liegt typischerweise bei etwa einem Millimeter Abweichung vom Referenzfüllstand. Bei Flaschen mit Kapsel prüft das System zusätzlich, dass der Füllstand nicht unter den Verschluss gerutscht ist.

3

Verschluss kontrollieren

Je nach Verschlussart arbeiten unterschiedliche Werkzeuge: Beim Kork werden Anwesenheit und Einpresstiefe geprüft, beim Schraubverschluss das Gewinde auf beiden Seiten, beim Sekt zusätzlich der Sitz des Drahtkorbs und die Planheit des Korkens.

4

Trübung prüfen (Option)

Für die TURB-Option blickt die Kamera durch die Flasche auf ein Kontrastmuster. Ist das Muster klar zu sehen, ist das Produkt klar; verschwimmt es, ist es trüb – und die Flasche wird ausgeschleust.

5

Entscheiden und ausschleusen

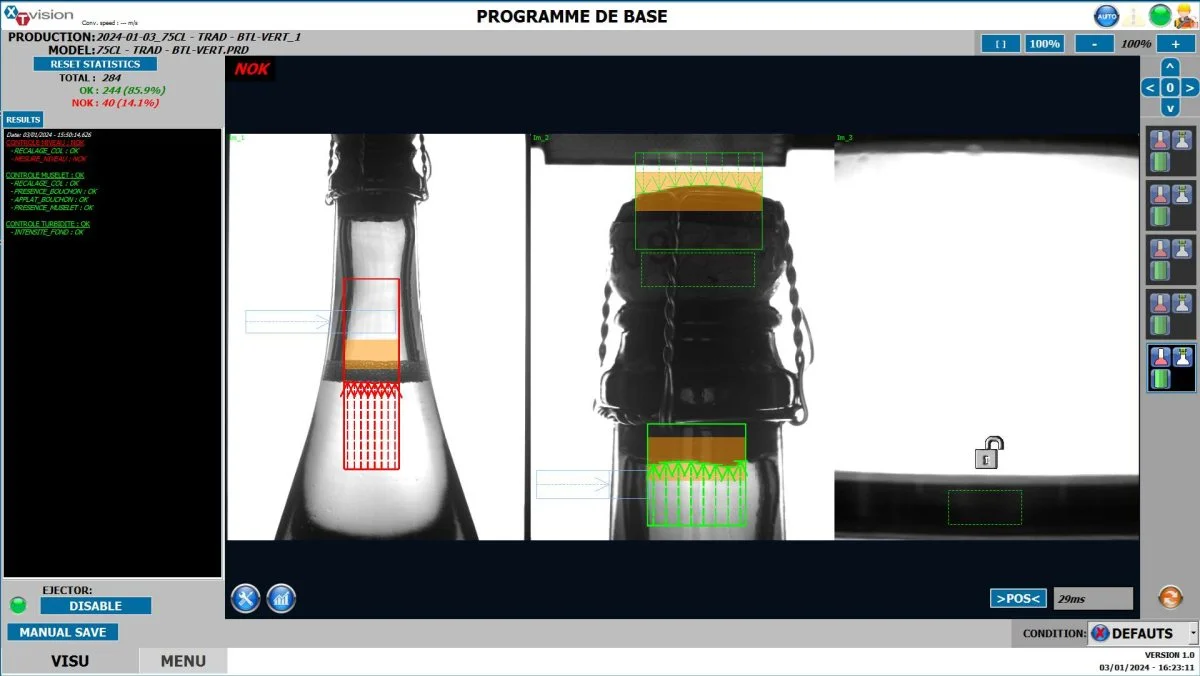

Passt alles, läuft die Flasche weiter. Andernfalls meldet das System den Fehler und gibt das Signal an den Auswerfer. Auf dem Bildschirm sehen Sie sofort, welche Prüfung angeschlagen hat – samt Bild der betroffenen Flasche.

Prüfbilder aus der Praxis

So sieht die Kamera Ihre Flaschen: Grün sind die Suchwerkzeuge, orange die Toleranzfenster.

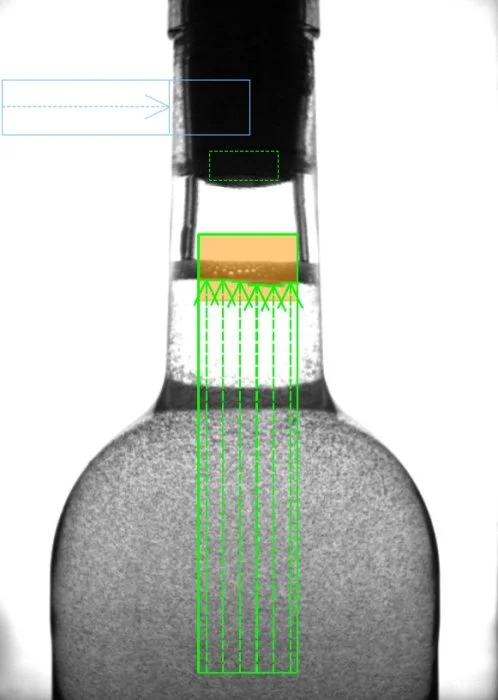

Füllstand unter dem Schraubverschluss

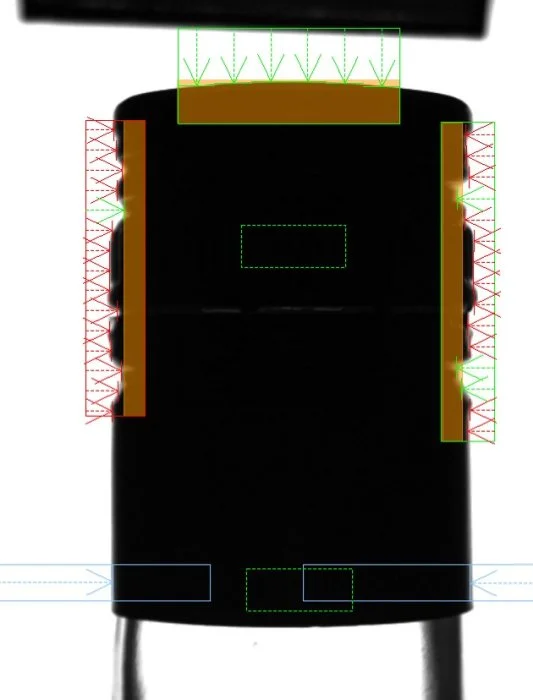

Gewindekontrolle links und rechts

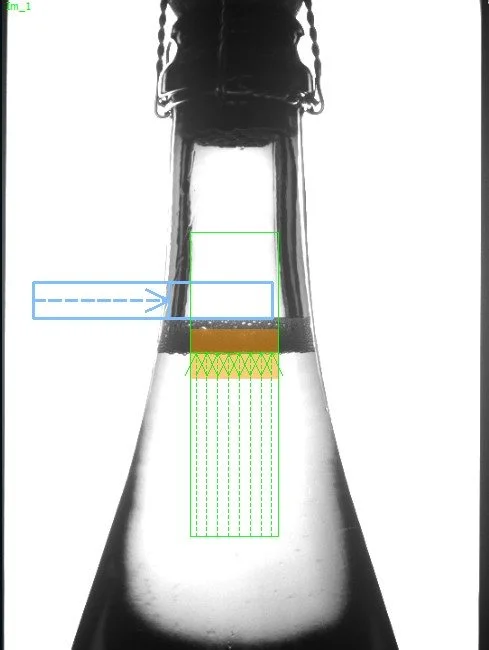

Füllstand und Drahtkorb beim Sekt

Die Baureihe im Überblick

XT-Vision baut drei Grundmaschinen; die Trübungskontrolle lässt sich auf jeder davon ergänzen.

Welche Prüfungen im Einzelfall möglich sind, hängt von Flaschenformat, Verschlussart und Parametrierung ab. Schicken Sie uns Ihre Muster – XT-Vision stellt das System im Werk darauf ein und testet es vor der Auslieferung.
