Name: SMIPACK Serie WPS
Brand: SMIPACK

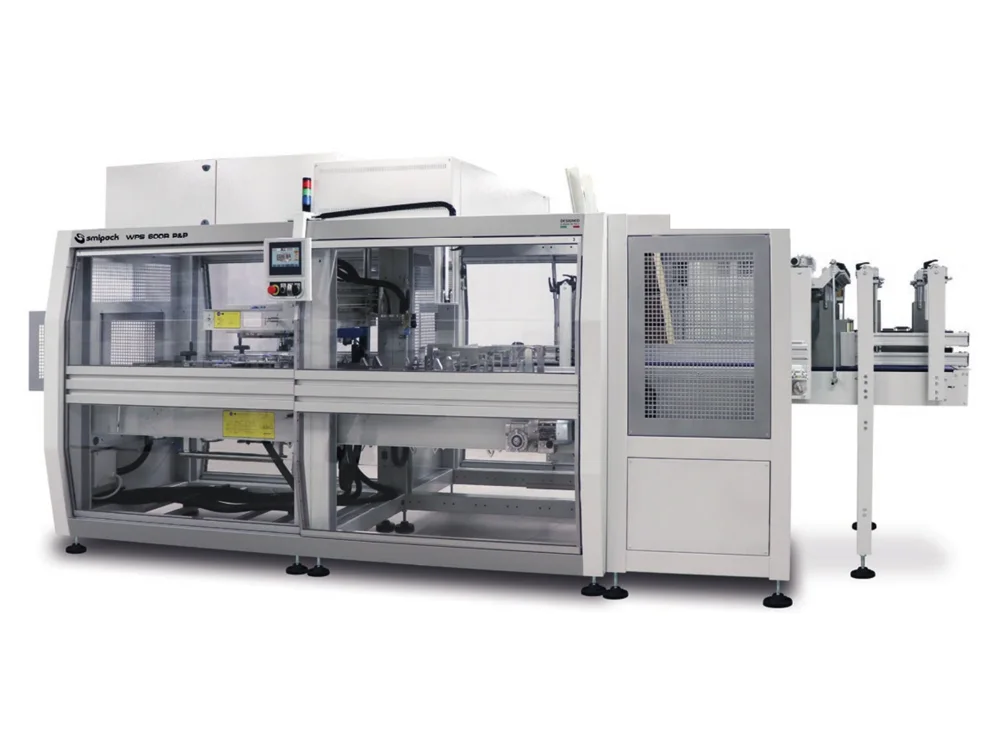

SMIPACK Serie WPS

Wrap-around-Kartonpacker

Vollautomatische Wrap-around-Kartonpacker: Tray, offener oder geschlossener Karton und regalfertige Verpackungen entstehen aus dem flachen Zuschnitt um das Gebinde herum – mit bis zu 25 Gebinden pro Minute.

Wrap-around: Der Karton entsteht um das Produkt

Statt einen fertigen Karton zu befüllen, formt die Serie WPS den Karton aus einem flachen Zuschnitt um das Gebinde herum. Ein servogesteuerter Schwenkarm mit Saugnäpfen entnimmt den Zuschnitt aus dem Magazin, ein elektronisches Faltaggregat mit zwei Servomotoren formt ihn zum U, motorisierte Schieber laden die Produktgruppe ein. Innere Laschen werden pneumatisch geschlossen, eine motorisierte Heißleim-Querpistole und vier feste Längs-Leimstellen verkleben den Karton, zuletzt schließen die äußeren Laschen und der Karton wird rechtwinklig aufgerichtet.

Auf einen Blick

BauartVollautomatischer Wrap-around-Kartonpacker (Monoblock), Zuschnittmagazin für 300 – 500 Zuschnitte

VerpackungsartenTray · offener Karton · geschlossener Karton · regalfertige Verpackung (Shelf-ready)

KartonartenMikrowellpappe, Wellpappe 1,8 – 3 mm, Kraftkarton 0,53 – 0,60 mm

Zuschnittformat300 × 500 bis 750 × 1.400 mm

Leistungbis 25 Gebinde/Minute (je nach Modell 20 – 25)

Einlaufin Linie (R, P&P) oder 90° (Z), 1 – 6 Bahnen je nach Modell

Produkthöhe75 – 350 mm

Verleimungmotorisierte Heißleim-Querpistole und 4 feste Längs-Leimstellen

SteuerungFLXMOD mit 7"-Touchscreen (über die ganze Maschinenlänge verschiebbar), PLC, Inverter mit Encoder, 50 Arbeitszyklen, Industrie 4.0

HerstellerSMIPACK (SMI Group, Italien)

Persönliche Beratung zu Ausstattung, Lieferzeit und Förderung: +43 1 813 31 99-0

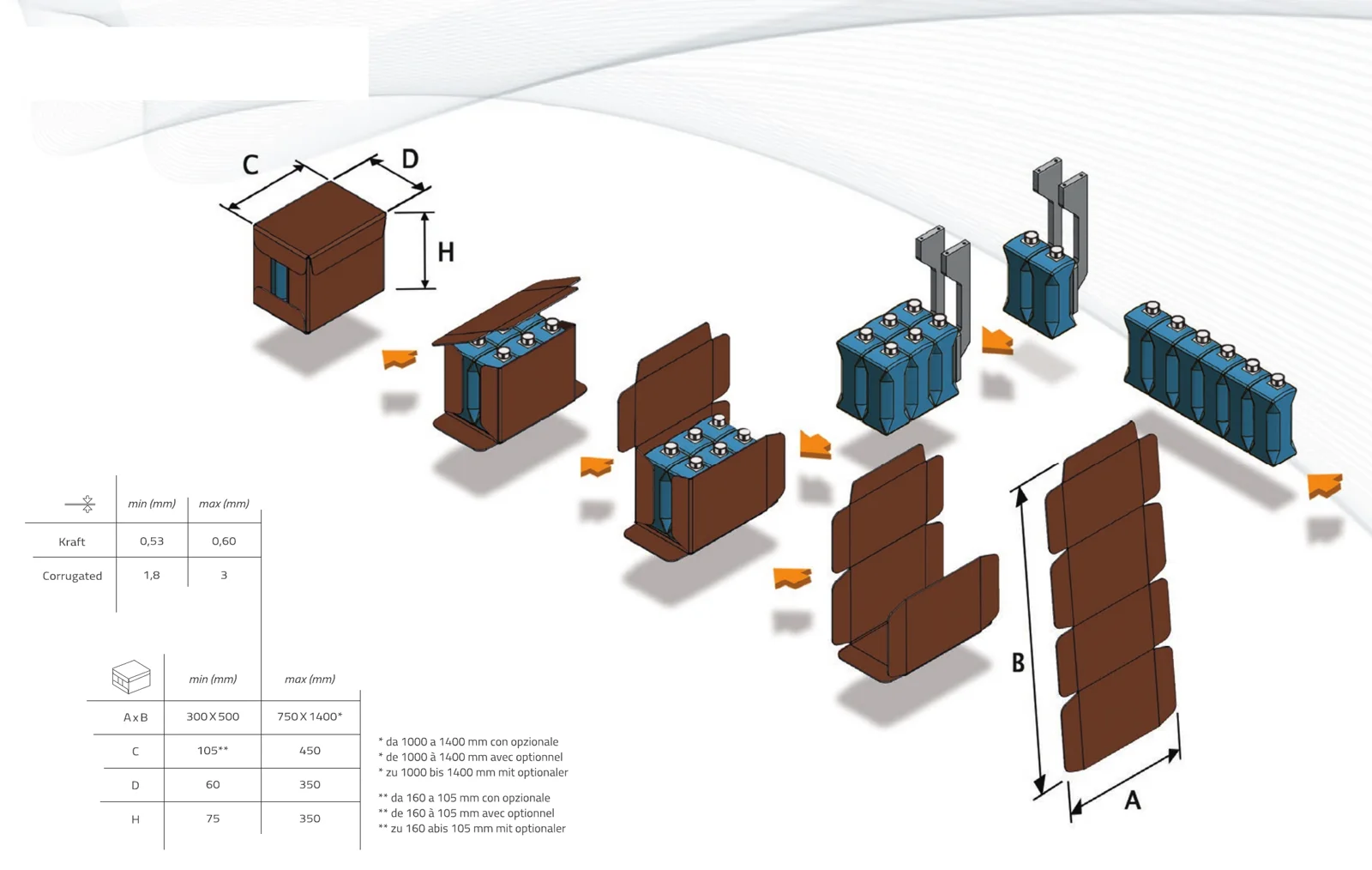

Vom flachen Zuschnitt zum fertigen Karton

Die Serie WPS von SMIPACK verpackt nicht in Folie, sondern in Karton. Das Schema zeigt den Weg: Zuschnitt aus dem Magazin, U-förmig gefaltet, Produkte eingeschoben, Laschen geschlossen und verleimt – fertig ist der Tray oder Karton.

Zuschnitt entnehmen

Magazin mit fester Höhe und variabler Neigung, 300 – 500 Zuschnitte
Schwenkarm mit Saugnäpfen, von Servomotor gesteuert

Formen und laden

Elektronisches Faltaggregat mit 2 Servomotoren, Breite automatisch eingestellt
Motorisierte Schieber auf 2 Koordinatenachsen führen das Gebinde in den Zuschnitt

Verleimen und schließen

Heißleim-Querpistole plus 4 feste Längs-Leimstellen
Laschen pneumatisch geschlossen, Karton rechtwinklig aufgerichtet

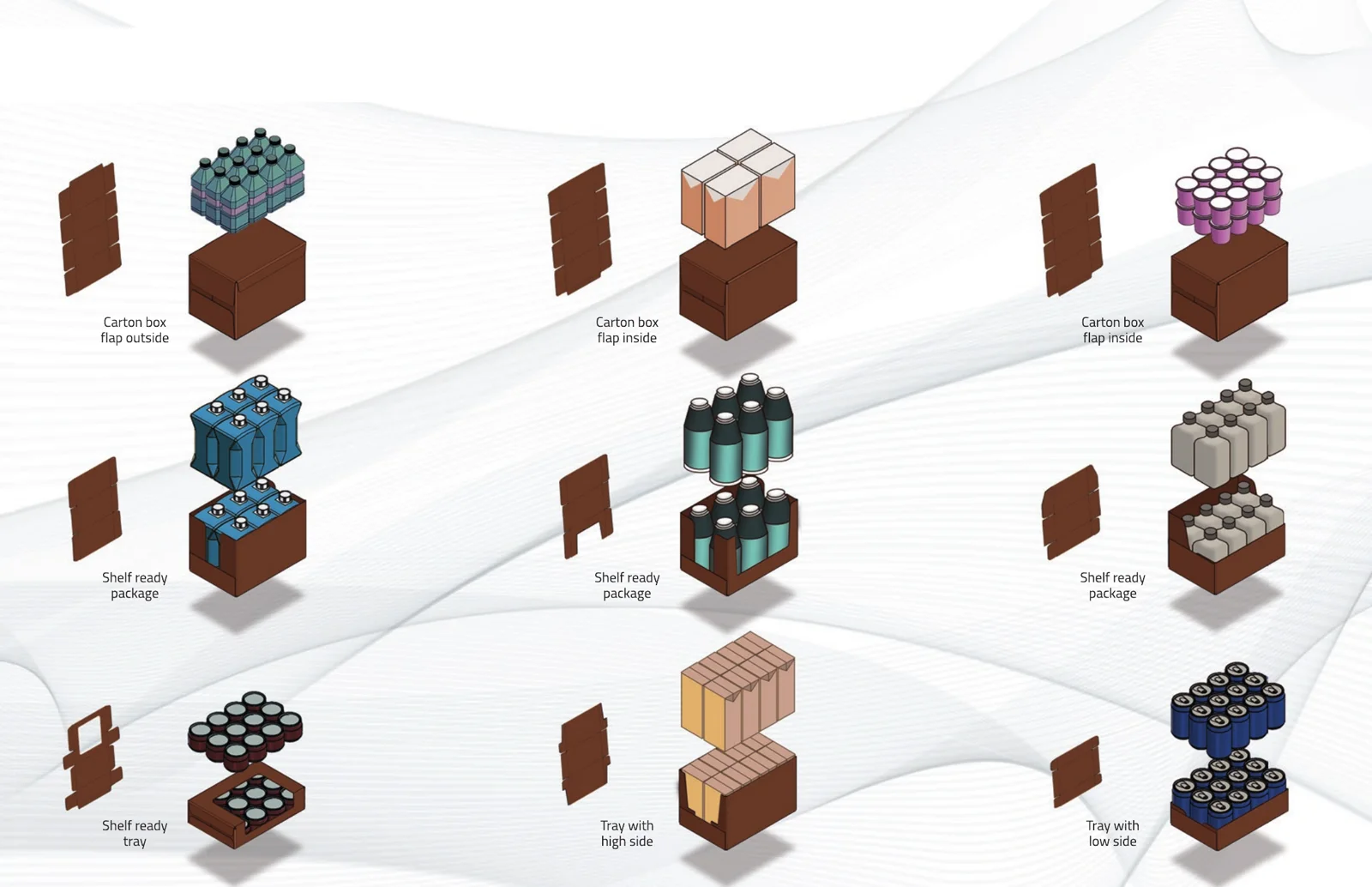

Neun Verpackungsformen aus einem Zuschnitt

Ob Karton mit Laschen außen oder innen, regalfertige Verpackung mit Abreißöffnung, Tray mit hohem oder niedrigem Rand: Die Form bestimmt der Zuschnitt, nicht die Maschine. Die Übersicht zeigt, wie unterschiedlich Flaschen, Dosen und Kartonagen mit derselben WPS verpackt werden.

Kartonarten und Formate

Mikrowellpappe · Wellpappe 1,8 – 3 mm · Kraftkarton 0,53 – 0,60 mm
Zuschnitt 300 × 500 bis 750 × 1.400 mm
Gebinde 105 – 450 × 60 – 350 mm, Produkthöhe 75 – 350 mm

R, Z oder P&P – drei Arten zu laden

Die R-Modelle schieben das Gebinde in Linie in den U-förmig geöffneten Zuschnitt, die Z-Modelle gruppieren am 90°-Einlauf über Servoschieber, die P&P-Modelle setzen die Produkte mit einem Pick-and-Place-System von oben ein – etwa für empfindliche oder instabile Produkte.

Die Baureihen

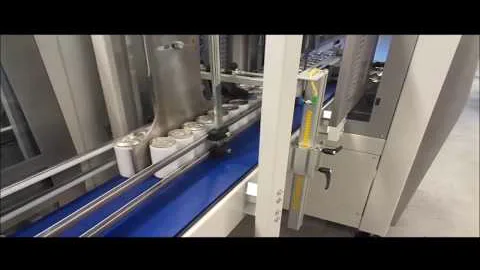

WPS 150R / 280R: Inline-Einlauf, 1 Bahn (optional 2 – 3)
WPS 350R / 600R: Inline-Einlauf, 1 – 2 bzw. 1 – 3 Bahnen (optional bis 6)
WPS 150Z / 350Z: 90°-Einlauf mit Gruppierung
WPS 350R P&P / 600R P&P: Pick-and-Place-Laden von oben

Modellübersicht – Serie WPS

Herstellerangaben; die Leistung hängt von Produktgröße, Gruppierung, Gebindeformat und Kartonart ab.

Modell	Einlauf	Leistung	Anschluss	Abmessungen L × B	Gewicht
WPS 150R	in Linie, 1 Bahn (opt. 2 – 3)	bis 20 Gebinde/min	9,7 kW	4.790 × 2.415 mm	1.935 kg
WPS 150Z	90°, Gruppierung	bis 25 Gebinde/min	10,4 kW	4.790 × 3.550 mm	2.005 kg
WPS 280R	in Linie	bis 20 Gebinde/min	9,9 kW	4.790 × 2.415 mm	1.955 kg
WPS 350R	in Linie, 1 – 2 Bahnen (opt. 3 – 4)	bis 25 Gebinde/min	10,0 kW	5.590 × 2.415 mm	2.095 kg
WPS 350R P&P	in Linie, Pick-and-Place	bis 20 Gebinde/min	8,7 kW	5.590 × 2.415 mm	2.120 kg
WPS 350Z	90°, Gruppierung	bis 25 Gebinde/min	10,6 kW	4.790 × 3.550 mm	2.105 kg
WPS 600R	in Linie, 1 – 3 Bahnen (opt. 4 – 6)	bis 25 Gebinde/min	11,1 kW	5.590 × 2.415 mm	2.282 kg
WPS 600R P&P	in Linie, Pick-and-Place	bis 20 Gebinde/min	9,0 kW	5.590 × 2.415 mm	2.307 kg

Alle Modelle: 6 bar Druckluft, Arbeitshöhe 960 – 1.105 mm, Maschinenhöhe 2.190 – 2.335 mm, Produkthöhe 75 – 350 mm. Verteiler DV150 / DV200 (150 bzw. 200 Produkte/min) für mehrbahnige Linien.

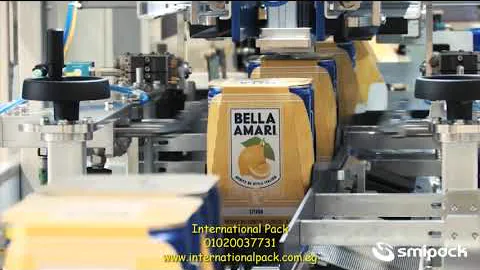

Die Serie WPS im Betrieb

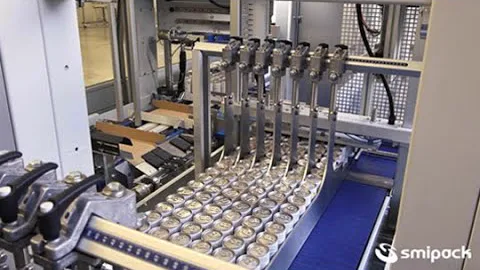

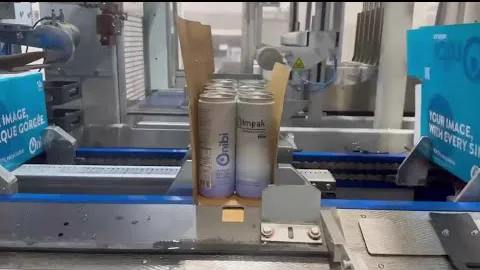

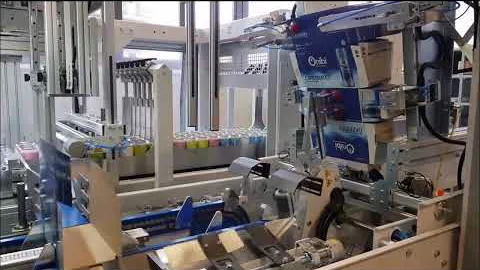

Aufnahmen aus der Praxis zeigen, wie die WPS Flaschen und Dosen in Trays und Kartons verpackt – auch im Verbund mit einem Schrumpfpacker der Serie XP.
