Name: SMIPACK Serie BP
Brand: SMIPACK

SMIPACK Serie BP

Schrumpfpacker

Halb- und vollautomatische Schrumpfpacker mit Schweißbalken – unser meistverkauftes Modell ist die BP800AR 230R mit bis zu 15 Gebinden pro Minute.

Unser meistverkauftes Modell: die BP800AR 230R

Von der ganzen Baureihe geht bei uns eine Maschine am häufigsten in den Betrieb: die BP800AR 230R. Sie arbeitet vollautomatisch mit 90°-Einlauf, formiert das Gebinde selbst und schafft bis zu 15 Gebinde in der Minute – mit 760 mm Schweißbalken, Produkthöhen bis 380 mm und 17,4 kW Anschlussleistung. Das ist die Größe, die für die meisten Abfüllbetriebe passt: schnell genug für die Linie, aber ohne den Platzbedarf und die Technik der großen Inline-Maschinen.

Auf einen Blick

BauartMonoblock-Schrumpfpacker mit Schweißbalken, halb- oder vollautomatisch

Verpackungsartennur Folie · Pad + Folie · Tray + Folie

Leistungbis 25 Gebinde/Minute (je nach Modell)

Einlauf90° oder in Linie, Multi-Push-Gruppierung

Modelleüber 20 Varianten – BP600 bis BP802ALV 600R

HerstellerSMIPACK (SMI Group, Italien)

Persönliche Beratung zu Ausstattung, Lieferzeit und Förderung: +43 1 813 31 99-0

Schrumpfverpackung für jede Abfülllinie

Seit 1997 baut SMIPACK, das Verpackungsunternehmen der SMI Group, Schrumpfpacker – über 94.000 Maschinen wurden bereits ausgeliefert. Die Serie BP ist die vielseitige Monoblock-Baureihe mit Schweißbalken: vom halbautomatischen Einstieg bis zur vollautomatischen Linienmaschine. Und die Linie muss beim Schrumpfpacker nicht enden: Dahinter lässt sich ein Palettierer wie der Mas Pack COBOPAL 25 oder MINIPAL 22 anschließen.

Drei Packarten

Nur Folie, Pad + Folie oder Tray + Folie
LDPE-Folie 20 – 100 µ, Rollen bis Ø 350 mm

Flexibler Einlauf

90°- oder Inline-Einlauf, 1 – 6 Gassen
Multi-Push-System gruppiert die Produkte automatisch zum Gebinde

FLXMOD-Steuerung

Touchscreen mit PLC, Inverter mit Encoder
Automatik-, Halbautomatik- und Durchlaufbetrieb

Schweißbalken: zwei Folienrollen, eine Naht

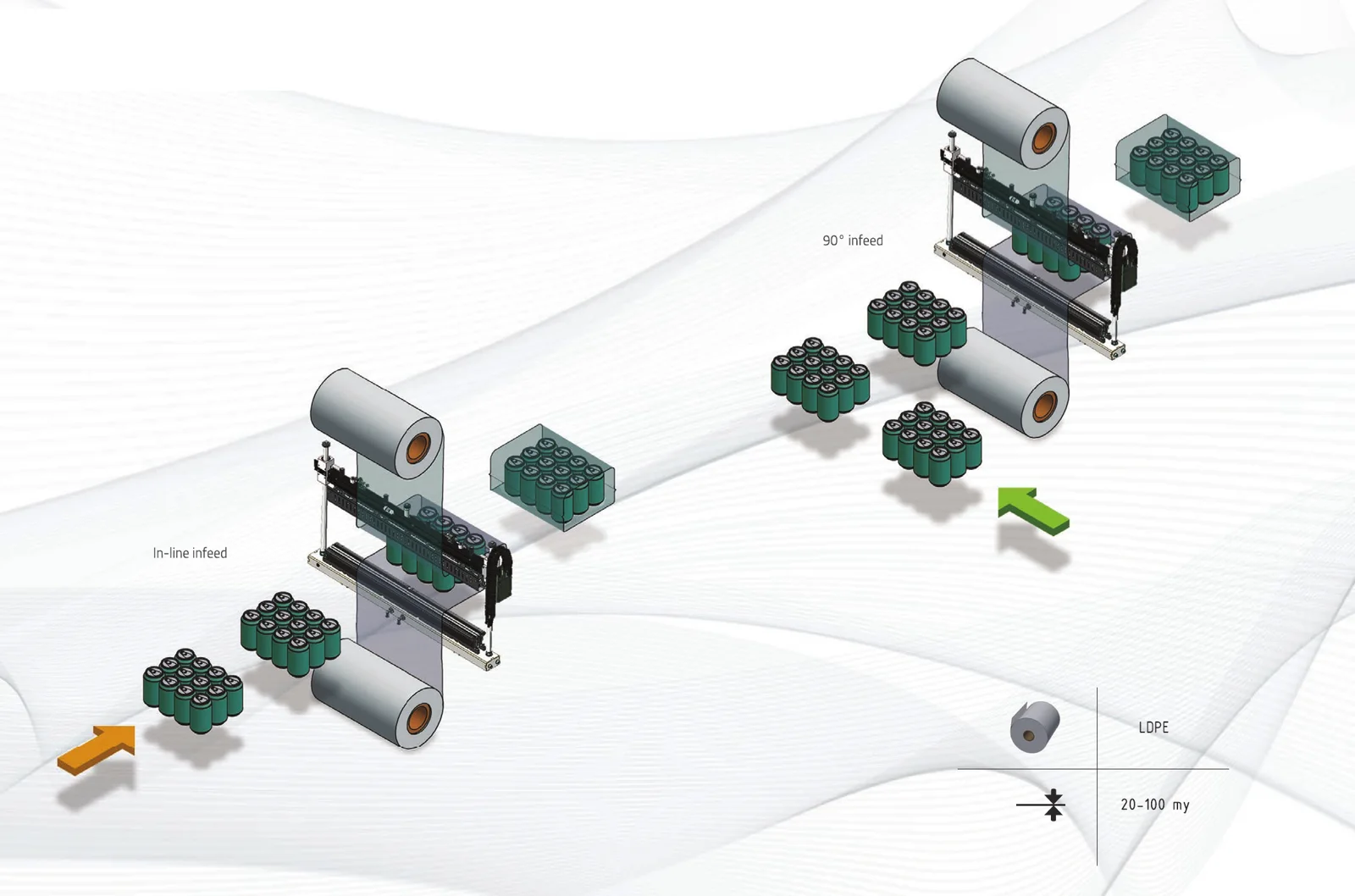

Bei der Serie BP kommt die Folie von zwei Rollen – eine über, eine unter der Produktbahn. Das Gebinde wird durch den Folienvorhang geschoben, der Schweißbalken senkt sich dahinter ab, verschweißt Ober- und Unterfolie und trennt sie in einem Arbeitsgang; danach schrumpft die Folie im Tunnel. Das Schema zeigt den Ablauf in Linie und mit 90°-Einlauf.

Die drei SMIPACK-Serien im Vergleich

Serie BP: Schweißbalken mit zwei Folienrollen – halb- und vollautomatisch, der vielseitige Einstieg
Serie XP: Folienüberwurf mit einer Rolle – höhere Leistung, bedruckte Folie zentrierbar
Serie WPS: Wrap-around-Karton aus dem flachen Zuschnitt statt Folie

Vom Produktstrom zum festen Gebinde

Fotozellen überwachen Produktfluss, Stau und Gassenbelegung; der motorisierte Kettenschieber mit Inverter und Encoder schiebt die formierte Gruppe über den Schweißbalken. Pneumatische Seitenführungen begleiten das Gebinde, damit es beim Übergang nicht auseinanderfällt – dann trennt die Kaltklinge die Folie und der Schweißbalken mit Sicherheitssensorik verschließt sie.

Ihre Vorteile

Pneumatischer Schweißbalken mit Sicherheitssensoren
Ober- und Unterfolie motorisch abgewickelt, Rollenzentrierung mit Messskala
Doppelkammer-Tunnel mit invertergeregeltem Band und Kühlgebläse am Auslauf

Vom BP600 bis zur vollautomatischen Linienmaschine

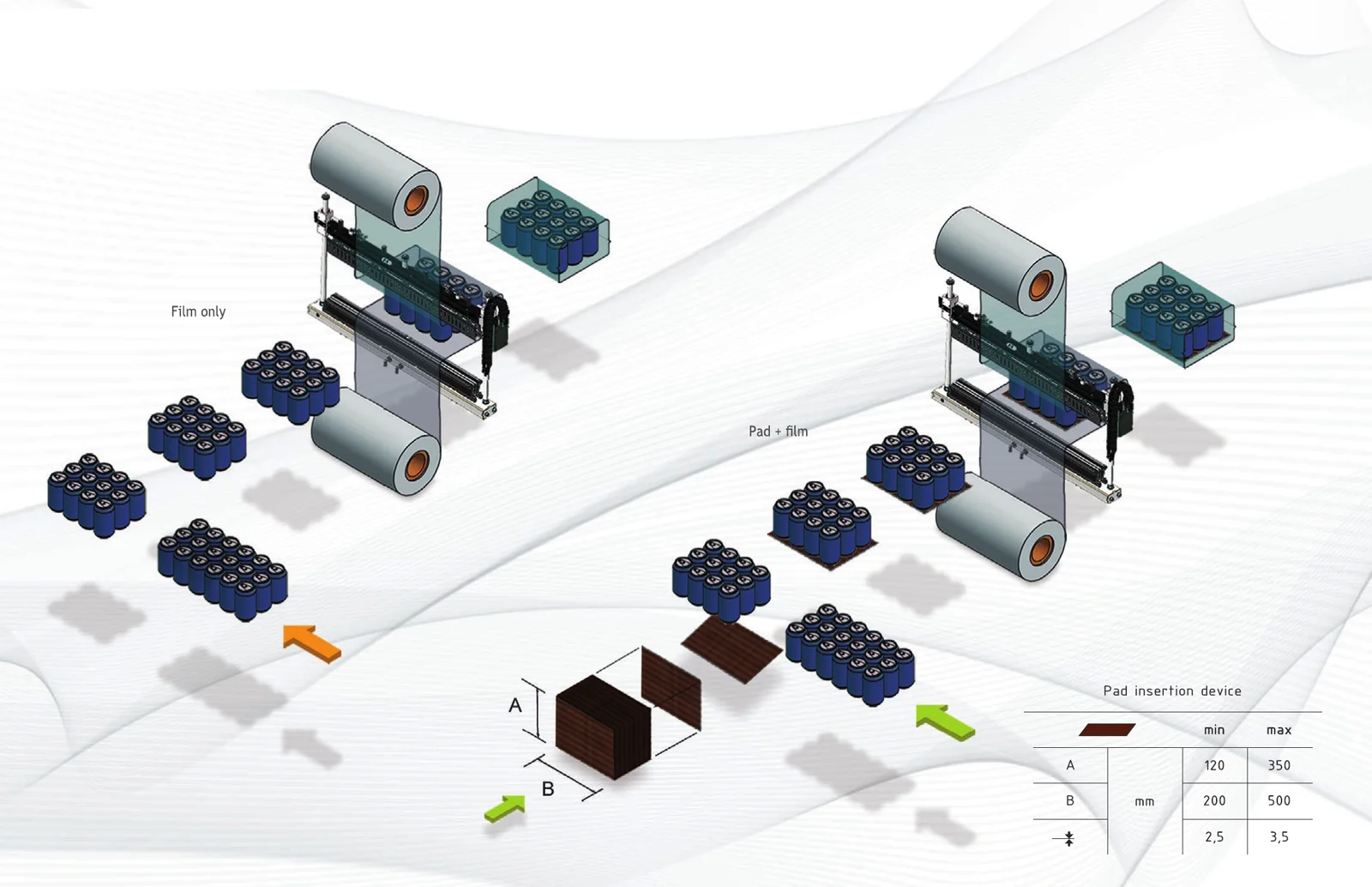

Der halbautomatische BP600 startet mit Zwei-Tasten-Bedienung und Monokammer-Tunnel. Die AR- und ARV-Modelle arbeiten vollautomatisch mit 90°-Einlauf und automatischer Gebindeformierung, die ALV-Flaggschiffe mit Inline-Einlauf, oszillierender Gassenverteilung und bis zu sechs Gassen – für 25 Gebinde pro Minute im Dauerbetrieb. Das Schema zeigt die ARV-Variante: links nur Folie, rechts mit automatisch eingelegtem Pad (120 – 350 × 200 – 500 mm).

Die Baureihen

BP600 / BP800: halbautomatisch, Bedienung per Taster
AS / AR: vollautomatisch mit 90°-Einlauf, 1 – 3 Gassen
ARV: 90°-Einlauf mit Pad- oder Tray-Verarbeitung
ALV: Inline-Einlauf, bis 6 Gassen – die Hochleistungsvariante

Modellübersicht – Serie BP (Auswahl)

Drei typische Ausbaustufen aus über 20 Modellvarianten (Herstellerangaben; Leistung abhängig von Produktgröße, Gruppierung und Folie).

Modell	Betrieb	Leistung	Schweißbalken	max. Produkthöhe	Anschluss	Gewicht
BP600	halbautomatisch	bis 10 Gebinde/min	550 mm	380 mm	13,9 kW	530 kg
BP800AR 230R	vollautomatisch, 90°-Einlauf	bis 15 Gebinde/min	760 mm	380 mm	17,4 kW	795 kg
BP802AR 280R-S	vollautomatisch, 90°-Einlauf	bis 20 Gebinde/min	760 mm	380 mm	27,1 kW	1.045 kg
BP802ALV 600R	vollautomatisch, Inline-Einlauf	bis 25 Gebinde/min	760 mm	380 mm	33,7 kW	1.575 kg

Am häufigsten verkaufen wir die BP800AR 230R. Alle Modelle: 6 bar Druckluft, Arbeitshöhe 945 – 1.105 mm, empfohlene LDPE-Folie 20 – 100 µ. Weitere Varianten (BP800, AS-, ARV-Modelle, BP Duplex) auf Anfrage.

Die Serie BP im Betrieb

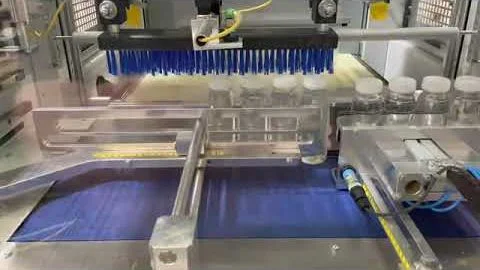

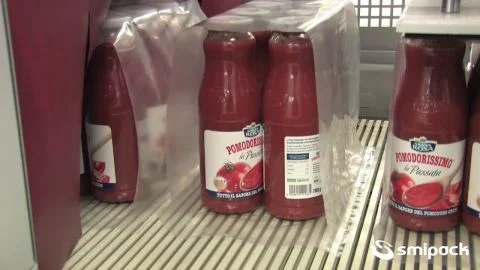

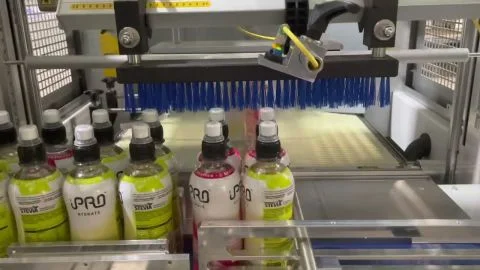

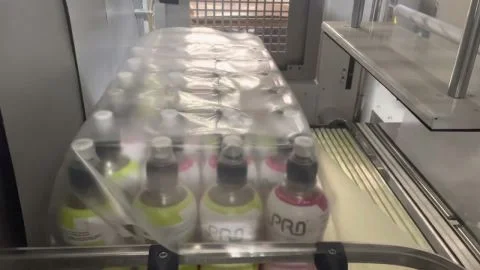

Vier Aufnahmen aus der Praxis zeigen, wie ein vollautomatischer Schrumpfpacker der Serie BP unterschiedliche Gebinde formiert, einschlägt und schrumpft. Gefilmt wurde die BP802AR 230R – die BP800AR 230R arbeitet nach demselben Prinzip.
