SMIPACK Serie XP

Schrumpfpacker mit Folienüberwurf

Vollautomatische Schrumpfpacker mit Folienüberwurf: nur eine Folienrolle, bedruckte Folie zentrierbar und bis zu 25 Gebinde pro Minute – nur Folie, Pad + Folie oder Tray + Folie.

Folienüberwurf statt Schweißbalken

Die Serie XP verpackt mit Folienüberwurf: Eine einzige Folienrolle genügt. Ein Servomotor legt die Folie um das formierte Gebinde, eine pneumatische Klinge trennt sie ab – ohne Schweißbalken und ohne zweite Rolle. Das vereinfacht den Rollenwechsel, erlaubt das Zentrieren bedruckter Folie über eine Fotozellensteuerung und erhöht die Ausbringung auf bis zu 25 Gebinde pro Minute.

Auf einen Blick

BauartMonoblock-Schrumpfpacker mit Folienüberwurf (eine Folienrolle), vollautomatisch

Verpackungsartennur Folie · Pad + Folie (-P) · Tray + Folie (-T)

Leistungbis 25 Gebinde/Minute, Duplex-Modell ARX-VS bis 30

Einlaufin Linie (ASX, ALX) oder 90° (ARX), 1 – 6 Bahnen je nach Modell

FolieLDPE 20 – 100 µ, Rolle bis 650 × Ø 400 mm, bedruckte Folie zentrierbar (optional)

Max. Produkthöhe380 mm (ARX-VS: 230 mm)

SteuerungFLXMOD mit 7"-Touchscreen, PLC, Inverter mit Encoder, 50 speicherbare Arbeitszyklen, Industrie 4.0

HerstellerSMIPACK (SMI Group, Italien)

Persönliche Beratung zu Ausstattung, Lieferzeit und Förderung: +43 1 813 31 99-0

Schrumpfverpackung mit Folienüberwurf

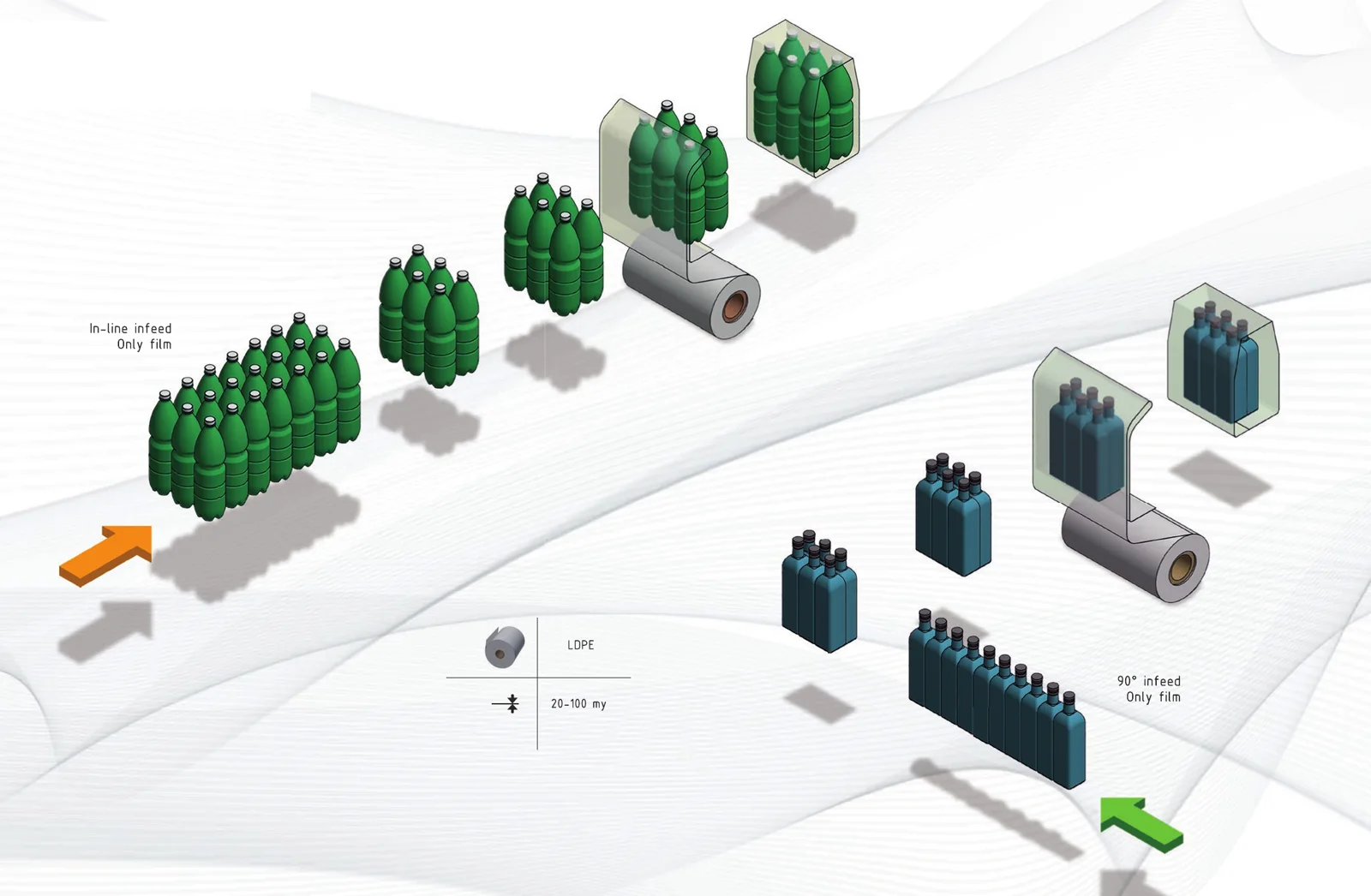

Die Serie XP ist die vollautomatische Monoblock-Baureihe von SMIPACK für den Folienüberwurf. Das Schema zeigt den Ablauf: Die Produkte laufen in Linie oder um 90° ein, werden zum Gebinde formiert, die Folie wird von einer einzigen Rolle um das Gebinde gelegt und im Tunnel geschrumpft.

Eine Folienrolle

Folienüberwurf per Servomotor, Trennung mit pneumatischer Klinge
LDPE-Folie 20 – 100 µ, Rolle bis 650 × Ø 400 mm

Bedruckte Folie

Fotozellensteuerung zentriert das Druckbild (optional)
Frequenzumrichter-gesteuerte Abrollung, Spindel mit pneumatischer Arretierung

FLXMOD-Steuerung

7"-Touchscreen, PLC, Inverter mit Encoder
50 Arbeitszyklen speicherbar, Automatik und freier Durchlauf

Pad + Folie und Tray + Folie

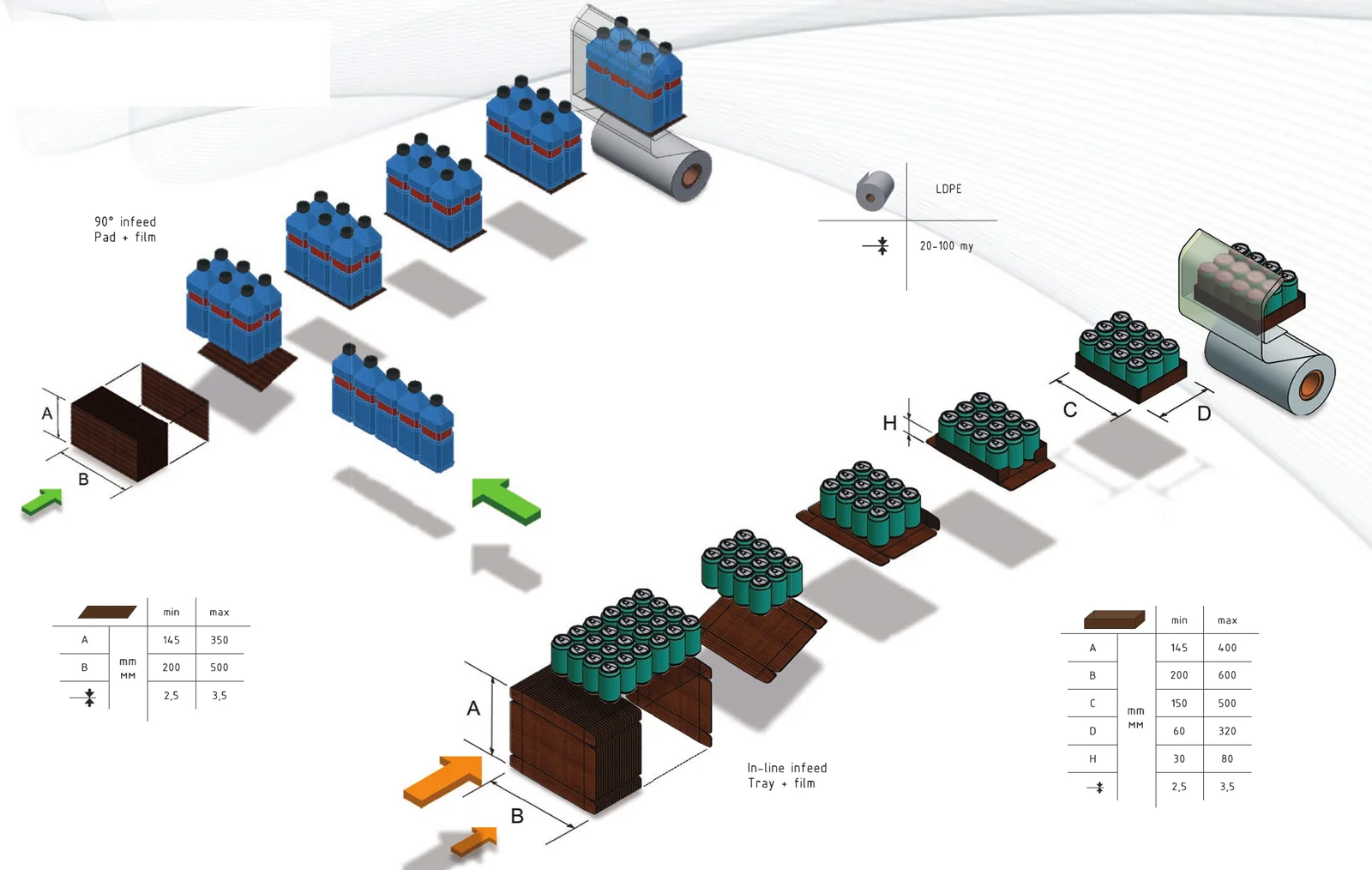

Die Modelle -P und -T legen vor dem Folienüberwurf automatisch ein Kartonpad oder einen Tray unter das Gebinde. Beim Tray-Modell richtet ein Heißleimsystem die Trayseiten auf. Das Schema zeigt den 90°-Einlauf mit Pad und den Inline-Einlauf mit Tray – beides in derselben Maschinenfamilie.

Kartonformate

Pad: 145 – 350 × 200 – 500 mm
Tray: 145 – 400 × 200 – 600 mm, Rand 30 – 80 mm
Kartonstärke 2,5 – 3,5 mm, Heißleimauftrag beim Tray

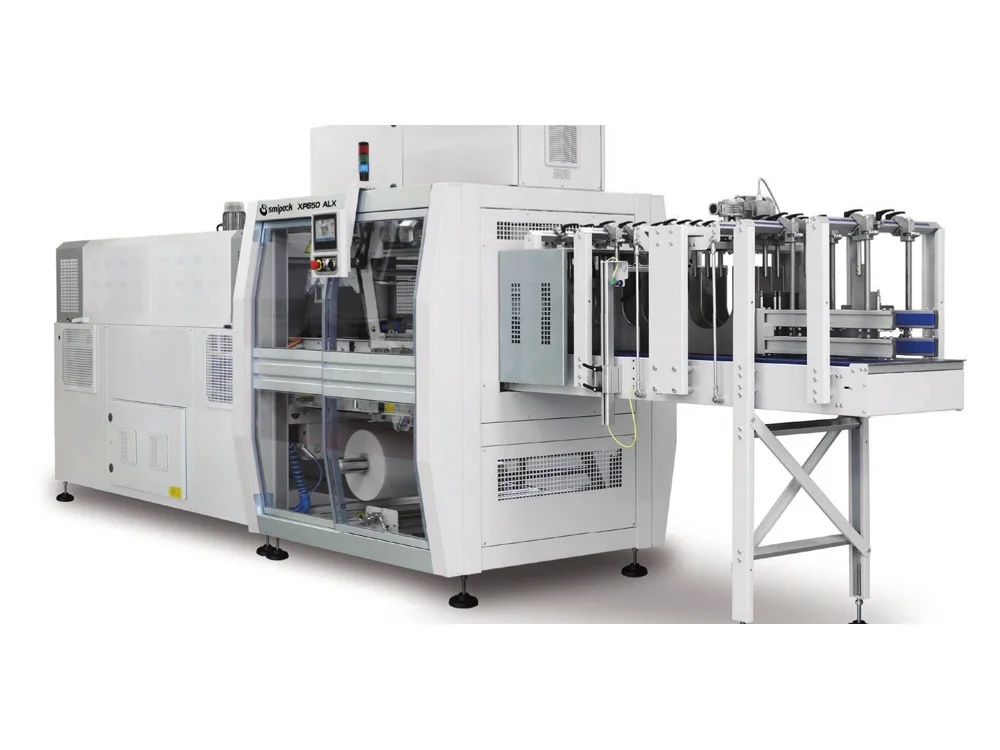

Vom XP650 ASX bis zum ALX-T

Alle Modelle bauen auf dem XP650-Monoblock mit Zweikammer-Schrumpftunnel auf. Sie unterscheiden sich im Einlauf, in der Gruppierung und in der Verpackungsart – vom kompakten ASX für vorformierte Gebinde bis zur Inline-Maschine mit Trayeinleger und bis zu sechs Bahnen.

Die Baureihen

ASX: Einlauf in Linie, ohne automatische Gruppierung
ARX: 90°-Einlauf mit automatischer Gruppierung · ARX-VS: Duplex, bis 30 Gebinde/min
ALX: Einlauf in Linie, 1 – 3 Bahnen (optional 4 – 6), elektromechanischer Sortierer
-P: mit Pad-Einleger · -T: mit Trayeinleger und Heißleim

Modellübersicht – Serie XP

Herstellerangaben; die Leistung hängt von Produktgröße, Gruppierung, Gebindeformat und Folie ab.

Modell	Einlauf	Verpackung	Leistung	Anschluss	Abmessungen L × B	Gewicht
XP650 ASX	in Linie, ohne Gruppierung	nur Folie	bis 25 Gebinde/min	35,5 kW	4.575 × 1.575 mm	1.470 kg
XP650 ARX	90°, automatische Gruppierung	nur Folie	bis 25 Gebinde/min	35,2 kW	4.310 × 2.830 mm	1.540 kg
XP650 ARX-VS	90°, Duplex	nur Folie	bis 30 Gebinde/min	36,0 kW	4.310 × 2.830 mm	1.560 kg
XP650 ALX	in Linie, 1 – 3 Bahnen	nur Folie	bis 25 Gebinde/min	36,0 kW	6.065 × 1.575 mm	1.760 kg
XP650 ARX-P	90°	Pad + Folie	bis 25 Gebinde/min	36,5 kW	7.000 × 2.830 mm	2.210 kg
XP650 ALX-P	in Linie	Pad + Folie	bis 25 Gebinde/min	37,0 kW	7.665 × 1.575 mm	2.345 kg
XP650 ARX-T	90°	Tray + Folie	bis 25 Gebinde/min	38,5 kW	7.800 × 2.830 mm	2.600 kg
XP650 ALX-T	in Linie	Tray + Folie	bis 25 Gebinde/min	39,0 kW	8.465 × 1.575 mm	2.745 kg

Alle Modelle: 6 bar Druckluft, Arbeitshöhe 1.045 – 1.205 mm, max. Produkthöhe 380 mm (ARX-VS 230 mm), Folienrolle bis 650 × Ø 400 mm. Für mehrbahnige Linien ergänzen die Verteiler DV150 und DV200 (150 bzw. 200 Produkte/min) den Einlauf.

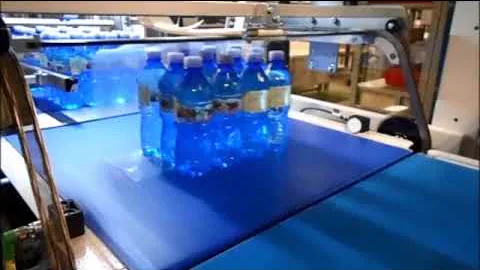

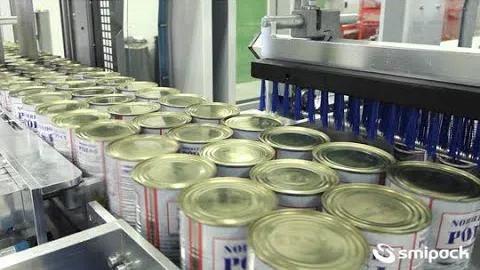

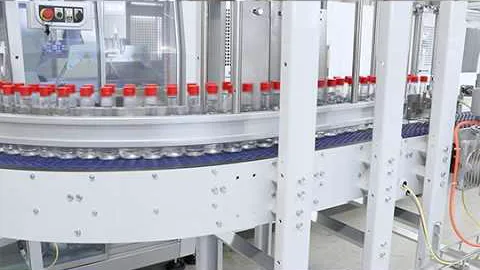

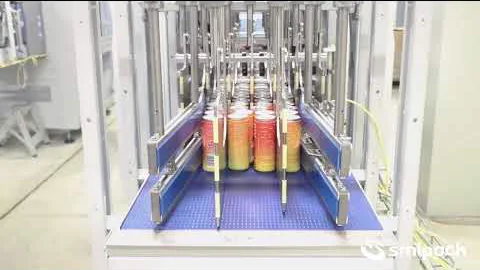

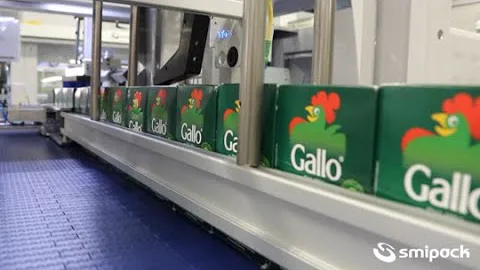

Die Serie XP im Betrieb

Aufnahmen des Herstellers zeigen den Folienüberwurf mit verschiedenen Produkten und Einläufen – vom 90°-Einlauf über die Inline-Maschine bis zu Tray + Folie.
